Presentació

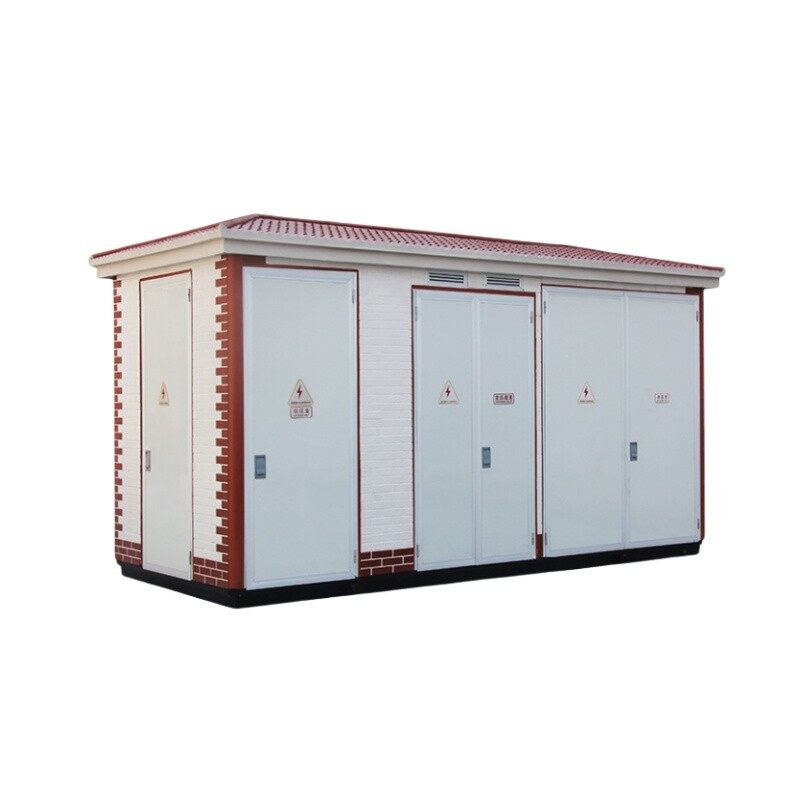

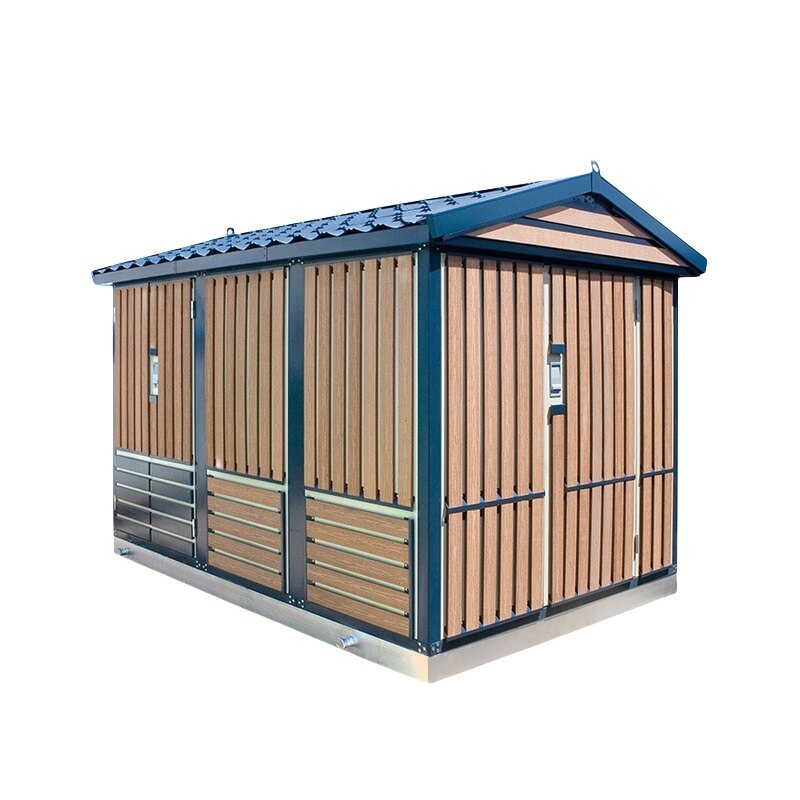

La subestació compacta de 500 KVA és una solució de distribució de potència eficient, intel·ligent i modular. Dissenyat per satisfer les exigències del sistema d’energia moderna, ofereix una utilització d’espai elevat, instal·lació/posada en servei ràpida i fàcil funcionament/manteniment. El seu disseny compacte integra el transformador, els equips elèctrics, el sistema de control, etc., dins d’una estructura tancada. L’estructura general és robusta i fiable, capaç d’adaptar -se a diverses condicions ambientals complexes.
Funcions
Fidedigne
El recinte compta amb panells d'acer d'alumini-zinc galvanitzats per als materials exteriors i estandarditzats de formació de contenidors per al marc. Els panells interns de revestiment estan construïts amb plaques d’aliatge d’alumini entrellaçades, amb materials d’aïllament a prova d’incendi entre les capes.
Intel·ligent
La subestació està dissenyada amb automatització intel·ligent, mitjançant un sistema de protecció basat en microordinadors instal·lat a diverses ubicacions. Aquesta configuració admet "quatre funcions remotes": mesura remota, senyalització remota, control remot i ajust remot. Cada unitat funciona de manera independent amb funcions completes de protecció del relé. Permeten la configuració remota dels paràmetres de funcionament, el control de la humitat/temperatura interna i la desencadenada d’alarma de fum remot.
Prefabricat
Tots els components interns estan preinstal·lats i provats a les fàbriques. Els treballs in situ es redueixen a posicionament del recinte, interconnexions de cable, verificació de configuració de protecció i proves funcionals: retallar la instal·lació total i el temps de posada en servei a 5-8 dies.
Flexible
El disseny modular permet a cada unitat funcionar com a sistema independent que es pot personalitzar per a requisits operatius específics.
Compact
La subestació només ocupa aproximadament 1/10 de l’espai requerit per un tipus convencional. Es pot instal·lar en espais confinats com les cantonades del carrer, els quadrats i les cantonades de fàbrica.
Estètica
El recinte dissenyat estèticament, disponible en colors personalitzables, es barreja perfectament a l’entorn que l’envolta. La subestació compacta de 500 KVA pot servir com a subestació fixa o mòbil en zones densament poblades.
Commutador d'alta tensió
COMMABLE DE BAIXA DE TRISTAMENT
Compartiment del transformador
Consells
La subestació compacta de 500 KVA es basa principalment en la circulació natural de l’aire per refredar -se. Per tant, el desordre no s'ha d'emmagatzemar al voltant del recinte. També és necessària l’eliminació regular de la pols dels desplegaments d’aire per mantenir les temperatures per sota dels límits màxims permesos.
Després dels viatges de disjunt de circuits de baixa tensió, cal identificar la causa abans que es restableixi la potència, per evitar que l'accident s'escalfi.
El compartiment d’alta tensió ha d’estar equipat amb arrestants d’òxids de zinc i la configuració ha de permetre proves i reemplaçaments convenients.
Els dispositius del compartiment d’alta tensió s’han d’inspeccionar i mantenir regularment. S’ha d’abordar immediatament qualsevol defecte identificat. Les proves preventives d’aïllament també s’han de realitzar periòdicament. Si l’equip està fora de servei durant més de 3 mesos, s’hauria de realitzar una prova preventiva integral abans de la recomanable.
En substituir un fusible d’alta tensió, s’ha de desactivar el transformador. Els interbloquets mecànics s’han de desactivar correctament durant el funcionament i s’ha d’utilitzar un pal calent aïllat.
Tots els forats d’entrada i sortida del cable s’han de segellar per evitar que els animals petits entrin i causin accidents.
